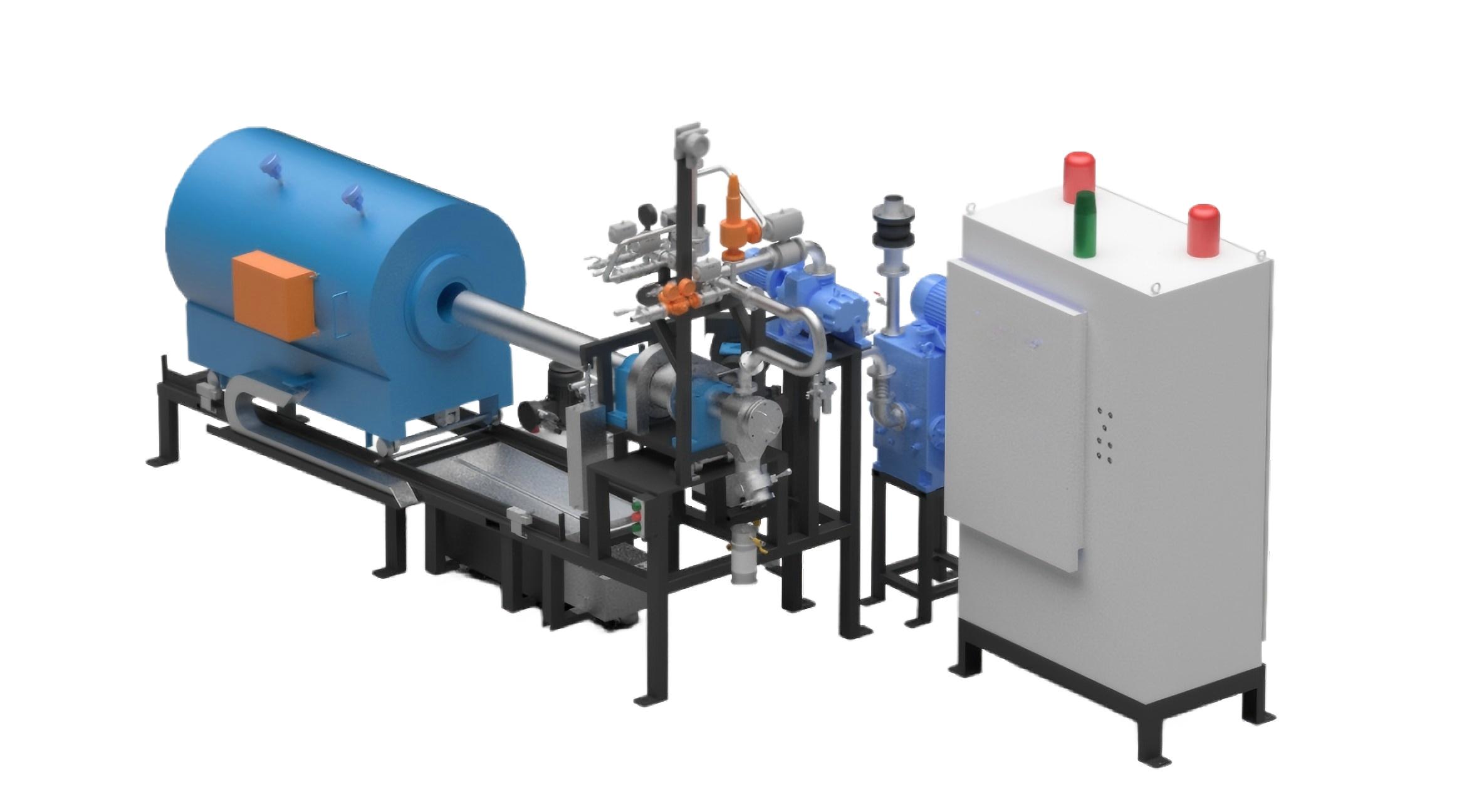

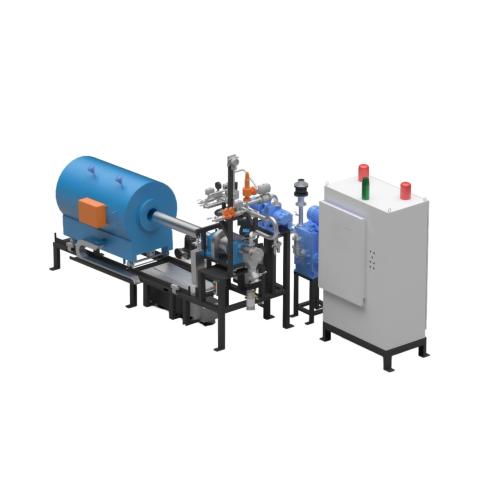

হাইড্রোজেন প্রসেসিং ম্যাগনেট সিস্টেম ল্যাব স্কেল

পণ্য ওভারভিউ

হাইড্রোজেন প্রসেসিং ম্যাগনেট সিস্টেম ল্যাব স্কেল একটি বহুমুখী, বেঞ্চ-শীর্ষ চুল্লি যা উন্নত উপাদান গবেষণা এবং পাইলট উত্পাদনের জন্য ডিজাইন করা হয়েছে। এটি হাইড্রোজেন ক্রাশিং (এইচডি) , নাইট্রাইডিং এবং এইচডিডিআর (হাইড্রোজেনেশন-ডিসপ্রোপোরেশন-ডিসোর্পশন-রিকম্বিনেশন) প্রতিক্রিয়া সমর্থন করে – উচ্চ-কার্যকারিতা বিরল-আর্থ চুম্বক এবং টাইটানিয়াম অ্যালয়গুলি বিকাশের জন্য গুরুত্বপূর্ণ প্রক্রিয়া। সর্বোচ্চ 10 কেজি লোডিং ক্ষমতা, 800 ডিগ্রি সেলসিয়াস পর্যন্ত রেট করা তাপমাত্রা এবং সম্পূর্ণ স্বয়ংক্রিয় চাপ/প্রবাহ/শূন্য নিয়ন্ত্রণ সহ, এই সিস্টেমটি সুনির্দিষ্ট বায়ুমণ্ডল প্রক্রিয়াকরণ সক্ষম করে। আপনি ম্যাগনেট ইকুইপমেন্ট ফিডস্টক অপ্টিমাইজ করছেন বা পরবর্তী প্রজন্মের হেভি ডিউটি ​​ম্যাগনেট তৈরি করছেন না কেন, এই ল্যাব-স্কেল সিস্টেমটি ন্যূনতম উপাদান বর্জ্যের সাথে পুনরাবৃত্তিযোগ্য ফলাফল প্রদান করে। একটি ঐচ্ছিক CE-প্রত্যয়িত বিস্ফোরণ-প্রমাণ বৈদ্যুতিক প্যাকেজ হাইড্রোজেন সমৃদ্ধ পরিবেশে নিরাপদ অপারেশন নিশ্চিত করে।

প্রযুক্তিগত বিশেষ উল্লেখ

• সর্বোচ্চ লোডিং ক্ষমতা: 10 কেজি (প্রতি ব্যাচ)
• রেট গরম করার তাপমাত্রা: 600°C বা 800°C (কনফিগারযোগ্য)
• কাজের চাপ: 0.1 MPa (পরম)
• প্রথম স্তরের নিরাপত্তা ত্রাণ চাপ: 0.2 MPa
• দ্বিতীয় স্তরের নিরাপত্তা ত্রাণ চাপ: 0.7 MPa
• শীতল করার পদ্ধতি: এয়ার কুলিং + ওয়াটার কুলিং (ইন্টিগ্রেটেড)
• হাইড্রোজেন শোষণ নিয়ন্ত্রণ: স্বয়ংক্রিয় চাপ + প্রবাহ নিয়ন্ত্রণ
• ডিহাইড্রোজেনেশন নিয়ন্ত্রণ: স্বয়ংক্রিয় ভ্যাকুয়াম নিয়ন্ত্রণ (প্রোগ্রামেবল)
• পাওয়ার বিভ্রাট সুরক্ষা: হ্যাঁ - স্বয়ংক্রিয় আর্গন ব্যাকফিল এবং সিস্টেম লকডাউন
• বৈদ্যুতিক নিয়ন্ত্রণ বিস্ফোরণ-প্রমাণ শংসাপত্র: সিই সার্টিফিকেশন (ঐচ্ছিক)
• চুল্লি উপাদান: হাইড্রোজেন বাধা প্রতিরোধের সঙ্গে স্টেইনলেস স্টীল
• ডেটা লগিং: তাপমাত্রা, চাপ, হাইড্রোজেন প্রবাহ এবং ভ্যাকুয়ামের রিয়েল-টাইম রেকর্ডিং

পণ্য বৈশিষ্ট্য এবং সুবিধা

• মাল্টি-প্রসেস সামঞ্জস্যতা: হাইড্রোজেন ক্রাশিং, নাইট্রাইডিং এবং এইচডিডিআর প্রতিক্রিয়াগুলিকে একক সিস্টেমে সমর্থন করে - প্রতিটি প্রক্রিয়ার জন্য পৃথক চুল্লির প্রয়োজনীয়তা দূর করে। শিল্প চুম্বক সমাধানে R&D-এর জন্য আদর্শ।
• কাস্টমাইজড বায়ুমণ্ডল অভিযোজন: সরঞ্জামের নকশা এবং কার্যকরী সম্প্রসারণ নির্দিষ্ট প্রক্রিয়ার প্রয়োজনীয়তা অনুসারে করা যেতে পারে (যেমন, মিশ্র গ্যাস, উচ্চ-চাপ হাইড্রোজেন, বা নাইট্রাইডিংয়ের জন্য অ্যামোনিয়া)।
• যথার্থ স্বয়ংক্রিয় নিয়ন্ত্রণ: হাইড্রোজেন শোষণ চাপ এবং প্রবাহ উভয় দ্বারা নিয়ন্ত্রিত; স্বয়ংক্রিয় ভ্যাকুয়াম নিয়ন্ত্রণের মাধ্যমে ডিহাইড্রোজেনেশন। ব্যাচের পর ধারাবাহিক প্রতিক্রিয়া গতিবিদ্যা ব্যাচ অর্জন করুন।
• ডুয়াল কুলিং সিস্টেম (বায়ু + জল): দ্রুত কুলডাউন হার (20°C/মিনিট পর্যন্ত) পরীক্ষা-নিরীক্ষার মধ্যে চক্রের সময়কে কমিয়ে দেয় - প্রক্রিয়া বিকাশের জন্য অত্যন্ত গুরুত্বপূর্ণ।
• দুই-পর্যায়ের নিরাপত্তা ত্রাণ: প্রথম ত্রাণ 0.2MPa, দ্বিতীয় 0.7MPa-তে। প্লাস পাওয়ার বিভ্রাট সুরক্ষা (স্বয়ংক্রিয় আর্গন শোধন) হাইড্রোজেন-প্রতিক্রিয়াশীল পদার্থের নিরাপদ হ্যান্ডলিং নিশ্চিত করে।
• কমপ্যাক্ট ল্যাব-স্কেল ফুটপ্রিন্ট: স্ট্যান্ডার্ড বেঞ্চটপে বা ফিউম হুডে ফিট করে, তবুও 10 কেজি পর্যন্ত প্রক্রিয়াকরণ করতে সক্ষম - ছোট-স্কেল R&D এবং পাইলট উত্পাদনের মধ্যে ব্যবধান পূরণ করে।
• সিই সার্টিফিকেশন (ঐচ্ছিক): বিস্ফোরণ-প্রমাণ বৈদ্যুতিক হাইড্রোজেন বায়ুমণ্ডলের জন্য আন্তর্জাতিক নিরাপত্তা মান পূরণ করে।

কেন চৌম্বক উপাদান R&D জন্য এই সিস্টেম?

প্রচলিত টিউব ফার্নেসগুলিতে হাইড্রোজেন প্রবাহ নিয়ন্ত্রণ এবং বহু-পর্যায়ের সুরক্ষা ত্রাণের অভাব রয়েছে। আমাদের ল্যাব-স্কেল সিস্টেমটি একটি গবেষণা বাজেটে শিল্প-গ্রেড অটোমেশন (চাপ/প্রবাহ/ভ্যাকুয়াম লুপ) প্রদান করে, যা আপনাকে ল্যাব থেকে উৎপাদনে সরাসরি স্কেল করতে সক্ষম করে – আপনি চৌম্বক উত্তোলন ডিভাইস বা উচ্চ-জবরদস্তি চুম্বক অ্যালয় তৈরি করছেন।

অপারেশনাল ওয়ার্কফ্লো - ধাপে ধাপে

1. উপাদান লোড করুন: চুল্লির চেম্বারে 10 কেজি পর্যন্ত চৌম্বকীয় খাদ (যেমন, NdFeB স্ক্র্যাপ বা টিআই অ্যালয়) রাখুন।
2. উচ্ছেদ ও শোধন: ভ্যাকুয়াম পাম্প বায়ু অপসারণ করে; অক্সিজেন-মুক্ত পরিবেশ অর্জন করতে নিষ্ক্রিয় গ্যাস (Ar) দিয়ে ব্যাকফিল করুন।
3. প্রসেস প্যারামিটার সেট করুন: HMI-এ, মোড (হাইড্রোজেন ক্রাশিং, নাইট্রাইডিং বা HDDR) বেছে নিন। ইনপুট তাপমাত্রা, হাইড্রোজেন প্রবাহ/চাপ এবং ধরে রাখার সময়।
4. হাইড্রোজেন শোষণ: সিস্টেম স্বয়ংক্রিয়ভাবে নিয়ন্ত্রিত চাপ (0.1MPa সাধারণ) এবং প্রবাহের অধীনে হাইড্রোজেন প্রবর্তন করে। ইউনিফর্ম এক্সপোজার জন্য চুল্লি ঘূর্ণন বা রোলস (ঐচ্ছিক)।
5. প্রতিক্রিয়া পর্যবেক্ষণ: চাপ হ্রাস, তাপমাত্রা এবং হাইড্রোজেন খরচের রিয়েল-টাইম ডেটা লগিং - প্রতিক্রিয়া সম্পূর্ণ হওয়ার ইঙ্গিত দেয়।
6. ডিহাইড্রোজেনেশন (যদি প্রয়োজন হয়): ভ্যাকুয়াম মোডে স্যুইচ করুন; স্বয়ংক্রিয় নিয়ন্ত্রণ শোষিত হাইড্রোজেন অপসারণ করে।
7. কুল ডাউন: নিরাপদ হ্যান্ডলিং তাপমাত্রায় পৌঁছানোর জন্য বায়ু + জল শীতল সক্রিয় করুন।
8. আনলোড এবং বিশ্লেষণ: নিষ্কাশন প্রক্রিয়াজাত পাউডার নিষ্ক্রিয় গ্যাস অধীনে. মিলিং, টিপে বা sintering জন্য প্রস্তুত.

অ্যাপ্লিকেশন দৃশ্যকল্প

• বিরল-পৃথিবী চুম্বক উন্নয়ন: সূক্ষ্ম, অভিন্ন শস্য কাঠামো সহ ভারী শুল্ক চুম্বক উত্পাদনের জন্য NdFeB এবং SmCo অ্যালয়গুলির হাইড্রোজেন হ্রাস (HD)।
• HDDR প্রক্রিয়া অপ্টিমাইজেশান: কাস্ট অ্যালয় থেকে সরাসরি অ্যানিসোট্রপিক NdFeB পাউডার তৈরি করুন - বন্ডেড চুম্বক এবং চুম্বক সরঞ্জামের উপাদানগুলির জন্য প্রয়োজনীয়।
• টাইটানিয়াম অ্যালয় পাউডার (HDH): অ্যাডিটিভ ম্যানুফ্যাকচারিং এবং MIM ফিডস্টকের জন্য Ti6Al4V-এর হাইড্রোজেন-সহায়তা ক্র্যাকিং।
• চৌম্বকীয় পদার্থের নাইট্রাইডিং: উন্নত জারা প্রতিরোধের জন্য নরম চৌম্বক সংকর সারফেস পরিবর্তন।
• চুম্বক স্ক্র্যাপের পুনর্ব্যবহার: পুনঃব্যবহারের জন্য উচ্চ-বিশুদ্ধতা পাউডার পুনরুদ্ধার করতে শেষ-জীবনের চুম্বকের হাইড্রোজেন প্রক্রিয়াকরণ।

গ্রাহকদের জন্য সুবিধা

• ত্বরিত R&D: একটি সিস্টেমে মাল্টি-প্রসেস ক্ষমতা (এইচডি, এইচডিডিআর, নাইট্রাইডিং) - একাধিক চুল্লিতে মূলধন ব্যয় হ্রাস করুন।
• পরিমাপযোগ্য ফলাফল: 10 কেজি ক্ষমতা সরাসরি উত্পাদন-স্কেল হাইড্রোজেন ক্রাশার (যেমন, 200 কেজি বা 1800 কেজি মডেল) পর্যন্ত স্কেল-আপ করার অনুমতি দেয়।
• উন্নত নিরাপত্তা: দুই-পর্যায়ের চাপে ত্রাণ + পাওয়ার বিভ্রাট সুরক্ষা + ঐচ্ছিক সিই-প্রত্যয়িত বিস্ফোরণ-প্রমাণ নিয়ন্ত্রণ - হাইড্রোজেন পরিচালনার জন্য নিরাপদ।
• উচ্চতর উপাদান ব্যবহার: সুনির্দিষ্ট চাপ/প্রবাহ নিয়ন্ত্রণ ওভার-হাইড্রোজেনেশন এবং পাউডার অক্সিডেশনকে কম করে, ব্যয়বহুল বিরল-আর্থ অ্যালয়গুলির জন্য ফলন উন্নত করে।
• প্রসেস ট্রেসেবিলিটি: সম্পূর্ণ ডেটা লগিং ISO 9001 এবং IATF 16949 সম্মতি সমর্থন করে – স্বয়ংচালিত এবং মহাকাশ সরবরাহ চেইনের জন্য অপরিহার্য।
• নমনীয় কাস্টমাইজেশন: বায়ুমণ্ডল প্রক্রিয়া প্রয়োজনীয়তা অভিযোজিত হতে পারে (যেমন, মিশ্র H₂/N₂, অ্যামোনিয়া, বা ডিউটেরিয়াম)।

সার্টিফিকেশন এবং সম্মতি

• সিই মার্কিং (ঐচ্ছিক) - বিস্ফোরণ সুরক্ষার জন্য যন্ত্রপাতি নির্দেশিকা এবং ATEX
• ISO 9001:2015 - ডিজাইন এবং ম্যানুফ্যাকচারিং প্রত্যয়িত
• PED 2014/68/EU - চাপ সরঞ্জাম নির্দেশিকা (অনুরোধে উপলব্ধ)
• IEC 60204-1 – যন্ত্রপাতির বৈদ্যুতিক নিরাপত্তা

প্রসবের আগে প্রতিটি সিস্টেম হিলিয়াম লিক পরীক্ষা, চাপ ত্রাণ বৈধতা এবং একটি পূর্ণ-চক্র হাইড্রোজেন সিমুলেশনের মধ্য দিয়ে যায়। তৃতীয় পক্ষের পরিদর্শন (TÜV, SGS) উপলব্ধ।

কাস্টমাইজেশন বিকল্প

• তাপমাত্রা পরিসীমা: 600°C মান বা 800°C উচ্চ-তাপমাত্রার সংস্করণ বেছে নিন।
• প্রক্রিয়া গ্যাস সামঞ্জস্যতা: H₂, N₂, NH₃, Ar, বা কাস্টম গ্যাস মিশ্রণ।
• বিস্ফোরণ সুরক্ষা: CE-প্রত্যয়িত ATEX জোন 2 বা জোন 1 বৈদ্যুতিক।
• চুল্লি ঘূর্ণন প্রক্রিয়া: উন্নত পাউডার অভিন্নতার জন্য ঐচ্ছিক ঘূর্ণায়মান/ঘূর্ণন।
• ডেটা ইন্টারফেস: ল্যাব ডেটা সিস্টেমের সাথে একীকরণের জন্য OPC-UA, Modbus, বা ইথারনেট/IP।
• গ্লোভবক্স ইন্টিগ্রেশন: অক্সিজেন/আর্দ্রতা-সংবেদনশীল উপাদান লোড করার জন্য।

উত্পাদন প্রক্রিয়া এবং গুণমানের নিশ্চয়তা

• প্রেসার ভেসেল ফেব্রিকেশন: ASME সেকশন VIII বা PED স্ট্যান্ডার্ড অনুযায়ী ঢালাই এবং পরিদর্শন করা হয়।
• লিক টেস্টিং: হিলিয়াম লিক রেট <1×10⁻⁶ Pa·m³/s।
• কন্ট্রোল সিস্টেম ক্রমাঙ্কন: চাপ ট্রান্সমিটার, ভর প্রবাহ নিয়ন্ত্রক, এবং থার্মোকল NIST- ট্রেসযোগ্য।
• নিরাপত্তা ত্রাণ বৈধতা: পয়েন্ট সেট করার জন্য দুই-পর্যায়ের ত্রাণ ভালভ পরীক্ষা করা হয়েছে (0.2MPa এবং 0.7MPa)।
• সম্পূর্ণ চক্র FAT: সমস্ত ইন্টারলক এবং ডেটা লগিং যাচাই করতে হাইড্রোজেন সিমুল্যান্ট (আর্গন) দিয়ে 8-ঘণ্টা চালানো।
