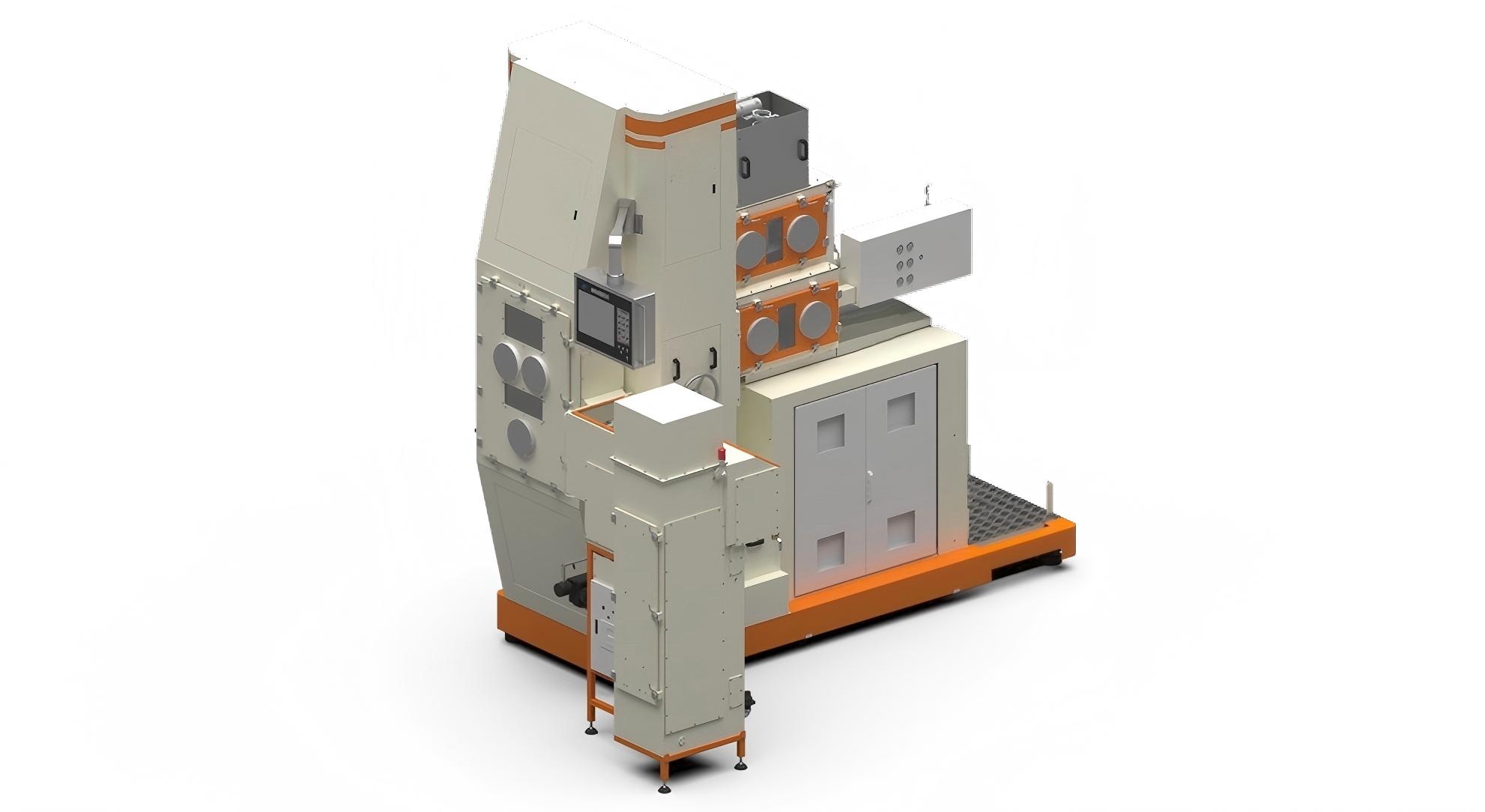

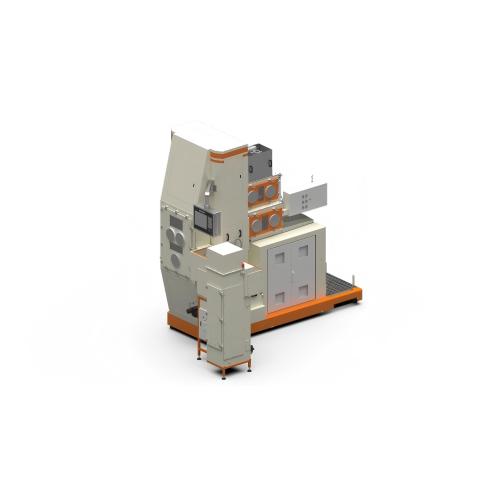

সমস্ত বৈদ্যুতিক চৌম্বক ক্ষেত্র প্রেস মেশিন গঠন

পণ্য ওভারভিউ

অল-ইলেক্ট্রিক ম্যাগনেটিক ফিল্ড ফর্মিং প্রেস মেশিন হল একটি পরবর্তী প্রজন্মের প্রেসিং সলিউশন যা ল্যাবরেটরি R&D এবং অ্যানিসোট্রপিক ম্যাগনেটের শিল্প উৎপাদনের জন্য ডিজাইন করা হয়েছে। ম্যানুয়াল অপারেশন মডেল, সমান্তরাল প্রেস, রেডিয়েশন রিং এবং মাল্টি-পোল রিং কনফিগারেশনে উপলব্ধ, এই প্রেস ব্যতিক্রমী অভিযোজন এবং ঘনত্ব অভিন্নতা প্রদান করে। 800kN পর্যন্ত সর্বাধিক চাপের শক্তি , 60mm এ একটি চৌম্বক ক্ষেত্র ≥2T , এবং পুনরাবৃত্ত অবস্থান নির্ভুলতা ≤±0.01mm , এটি উচ্চ-গ্রেড হেভি ডিউটি ​​ম্যাগনেট এবং নির্ভুল চুম্বক সরঞ্জাম তৈরির জন্য আদর্শ। মেশিনটি দেশীয় মান মেনে চলে এবং বিশ্বব্যাপী গ্রহণযোগ্যতা নিশ্চিত করে কঠোর আন্তর্জাতিক TUV-CE এবং UL সার্টিফিকেশন পাস করেছে।

প্রযুক্তিগত বিশেষ উল্লেখ

• সরঞ্জাম শক্তি: গড় 20kW, সর্বোচ্চ 120kW
• সরঞ্জাম ওজন: 8 টন
• প্রেসিং পদ্ধতি: দ্বিমুখী সিঙ্ক্রোনাস প্রেসিং বা পরিবর্তনশীল গতির সাথে উপরের/নিম্ন বৈদ্যুতিক সিলিন্ডার
• সর্বাধিক প্রেসিং ফোর্স: 400kN / 600kN / 800kN (কনফিগারযোগ্য)
• প্রেসিং এরিয়া: 600–4000 mm² / 600–6000 mm² / 600–8000 mm² (ফোর্স মডেলের উপর নির্ভর করে)
• চৌম্বক ক্ষেত্রের শক্তি: 60 মিমি ব্যবধানে ≥2 টেসলা
• চুম্বক চার্জিং/ডিসচার্জিং কারেন্ট: চার্জিং 0-150A; ডিসচার্জিং 0-100A
• উপরের সিলিন্ডার স্ট্রোক: 170 / 250 / 300 মিমি
• নিম্ন সিলিন্ডার স্ট্রোক: 170 / 250 / 300 মিমি
• গাইডিং পদ্ধতি: উচ্চ-অনড়তা, উচ্চ-নির্ভুল অবস্থান নির্দেশিকা
• তৈলাক্তকরণ পাম্প: স্বয়ংক্রিয় তৈলাক্তকরণ
• পুনরাবৃত্তিযোগ্যতা অবস্থান নির্ভুলতা: ≤±0.01 মিমি
• ওজন পরিসীমা এবং নির্ভুলতা: সর্বোচ্চ 1500g, নির্ভুলতা ≤±0.5%
• চেম্বারে ন্যূনতম অক্সিজেনের পরিমাণ: 50 পিপিএম
• ডিমোল্ডিং সুরক্ষা: স্ট্রেস-রিলিজ টাইপ - স্ট্রেস রিলিজ সম্পূর্ণ হওয়ার পরে ধ্রুবক চাপে সুরক্ষা

পণ্য বৈশিষ্ট্য এবং সুবিধা

• অল-ইলেকট্রিক ড্রাইভ (কোন জলবাহী নয়): পরিষ্কার, শক্তি-দক্ষ, এবং রক্ষণাবেক্ষণ-মুক্ত। নির্ভুল বৈদ্যুতিক সিলিন্ডারগুলি সঠিক গতি এবং অবস্থান নিয়ন্ত্রণ সক্ষম করে – শিল্প চুম্বক সমাধানগুলিতে ধারাবাহিক সবুজ কমপ্যাক্ট ঘনত্বের জন্য গুরুত্বপূর্ণ।
• উচ্চ-শক্তির চৌম্বক ক্ষেত্র (≥2T): অ্যানিসোট্রপিক চুম্বকগুলির জন্য উচ্চতর স্ফটিক সারিবদ্ধতা অর্জন করে, সরাসরি সমাপ্ত চুম্বক সরঞ্জামের রিম্যানেন্স (Br) এবং সর্বাধিক শক্তি পণ্য (BHmax) উন্নত করে৷
• জে-টাইপ স্প্লিট রিয়ার সিলিং বক্স: অপসারণের আগে একটি সিল করা চেম্বার তৈরি করার জন্য নিম্ন স্রাব পোর্ট বন্ধ করা যেতে পারে - অক্সিজেন-সংবেদনশীল পাউডার (সর্বনিম্ন অক্সিজেন সামগ্রী 50ppm) পরিচালনার জন্য আদর্শ।
• কে-টাইপ স্বয়ংক্রিয় এয়ার গেট সিলিং: পরিষ্কার এবং ছাঁচ প্রক্রিয়াকরণের সময় দ্রুত বন্ধ করতে সক্ষম করে, ব্যাচগুলির মধ্যে ডাউনটাইম হ্রাস করে।
• বড় টার্নিং শ্যাফ্ট সহ কর্নার-টাইপ রিয়ার সিলিং বক্স: বাক্সটি সরানোর দরকার নেই - সহজ ছাঁচ ইনস্টলেশন এবং অভ্যন্তরীণ গহ্বর পরিষ্কারের জন্য এটিকে আলতো করে ঘুরিয়ে দিন। অপারেটরের প্রচেষ্টা এবং সময় বাঁচায়।
• টেপারড বর্জ্য পাউডার সংগ্রহের পোর্ট: পাউডার অবশিষ্টাংশ পরিষ্কারের সুবিধা দেয়, বিশেষ করে যখন প্রচুর পরিমাণে ধুলো থাকে। চেম্বার খোলার জন্য অপেক্ষার সময় কমিয়ে দেয়।
• দ্বিমুখী সিঙ্ক্রোনাস প্রেসিং বা পরিবর্তনশীল-গতি বৈদ্যুতিক সিলিন্ডার: বিভিন্ন উপাদান আচরণের জন্য নমনীয়তা অফার করে। স্ট্রেস-রিলিজ ডিমোল্ডিং সুরক্ষা ইজেকশনের সময় ফাটল প্রতিরোধ করে।
• স্বয়ংক্রিয় তৈলাক্তকরণ এবং উচ্চ-অনড়তা নির্দেশিকা: দীর্ঘমেয়াদী নির্ভুলতা এবং ন্যূনতম পরিধান নিশ্চিত করে, এমনকি উচ্চ চক্রের হারেও।

এটি কীভাবে প্রচলিত হাইড্রোলিক প্রেসকে ছাড়িয়ে যায়

ঐতিহ্যবাহী হাইড্রোলিক প্রেসগুলি তেল ফুটো, তাপমাত্রা সংবেদনশীলতা এবং অসঙ্গত চাপের গতিতে ভোগে। আমাদের সর্ব-ইলেকট্রিক ডিজাইন ±0.01mm পুনরাবৃত্তিযোগ্যতা, প্রোগ্রামেবল ফোর্স/ডিসপ্লেসমেন্ট প্রোফাইল এবং রিয়েল-টাইম প্রসেস মনিটরিং প্রদান করে – উচ্চ-প্রান্তের চৌম্বক উত্তোলন ডিভাইস এবং অন্যান্য নির্ভুল উপাদান তৈরির জন্য অপরিহার্য।

অপারেশনাল ওয়ার্কফ্লো - ধাপে ধাপে

1. পাউডার এবং টুলিং প্রস্তুত করুন: ফিডারে চৌম্বকীয় খাদ পাউডার (যেমন, NdFeB) লোড করুন। উপযুক্ত ডাই এবং পাঞ্চ সেট ইনস্টল করুন।
2. পিছনের সিলিং বক্স বন্ধ করুন: জে-টাইপের জন্য, বড় শ্যাফ্টটি আলতো করে ঘুরিয়ে দিন; কে-টাইপের জন্য, স্বয়ংক্রিয় এয়ার গেট সক্রিয় করুন। চেম্বারটি নিয়ন্ত্রিত বায়ুমণ্ডল (অক্সিজেন ≤50ppm) দিয়ে সিল করা হয়।
3. ভরাট &. ওজন: ±0.5% নির্ভুলতার সাথে স্বয়ংক্রিয় পাউডার বিতরণ (সর্বোচ্চ 1500 গ্রাম)।
4. চৌম্বক ক্ষেত্র প্রয়োগ করুন: কণা অভিযোজনের জন্য ≥2T ক্ষেত্র তৈরি করতে চার্জিং কারেন্ট (0-150A) দিয়ে কয়েলটিকে শক্তি দিন।
5. প্রেস চক্র: দ্বিমুখী সিঙ্ক্রোনাস বা পরিবর্তনশীল-গতি বৈদ্যুতিক সিলিন্ডার টিপে নির্বাচন করুন। ক্ষেত্র বজায় রাখার সময় প্রেস 800kN পর্যন্ত বল প্রয়োগ করে।
6. স্ট্রেস-রিলিজ ডিমোল্ডিং: চাপ দেওয়ার পরে, সিস্টেম ধ্রুবক চাপের মধ্যে স্ট্রেস রিলিজ করে, তারপর কমপ্যাক্টটিকে নিরাপদে বের করে দেয়।
7. আনলোড করুন এবং পরিষ্কার করুন: সিলিং বাক্সটি খুলুন, সবুজ কমপ্যাক্টটি সরান এবং অবশিষ্ট পাউডার পরিষ্কার করতে টেপারড বর্জ্য পোর্ট ব্যবহার করুন। স্বয়ংক্রিয় তৈলাক্তকরণ পাম্প গাইডওয়ে বজায় রাখে।
8. ডেটা লগিং: সমস্ত প্যারামিটার (বল, অবস্থান, ক্ষেত্রের বর্তমান, অক্সিজেন স্তর) ব্যাচ ট্রেসেবিলিটির জন্য রেকর্ড করা হয়।

অ্যাপ্লিকেশন দৃশ্যকল্প

• বিরল-আর্থ চুম্বক উত্পাদন: মোটর, জেনারেটর এবং সেন্সরগুলির জন্য অ্যানিসোট্রপিক NdFeB এবং SmCo চুম্বক তৈরি করা – উচ্চ-কার্যক্ষমতা সম্পন্ন ভারী শুল্ক চুম্বক তৈরির জন্য অপরিহার্য৷
• রেডিয়েশন এবং মাল্টি-পোল রিং উত্পাদন: ব্রাশবিহীন ডিসি মোটর এবং সার্ভো ড্রাইভে ব্যবহৃত রেডিয়ালি ওরিয়েন্টেড রিংয়ের জন্য বিশেষ টুলিং।
• ল্যাবরেটরি R&D: চাপ বল এবং চৌম্বক ক্ষেত্রের উপর সুনির্দিষ্ট নিয়ন্ত্রণ সহ নতুন চৌম্বক রচনাগুলির ছোট-ব্যাচ প্রোটোটাইপিং।
• স্বয়ংচালিত এবং মহাকাশ উপাদান: বৈদ্যুতিক গাড়ির ট্র্যাকশন মোটর এবং অ্যাকচুয়েশন সিস্টেমের জন্য জটিল আকৃতির চৌম্বকীয় অংশ তৈরি করা।
• চৌম্বক সরঞ্জামের অংশ: উত্তোলন এবং পৃথকীকরণে ব্যবহৃত চুম্বক সরঞ্জামগুলির জন্য মেরু টুকরা, জোয়াল এবং সমাবেশগুলি তৈরি করা।

গ্রাহকদের জন্য সুবিধা

• উচ্চতর চৌম্বক কর্মক্ষমতা: ≥2T ক্ষেত্র এবং দ্বিমুখী প্রেসিং ফলন উচ্চ Br এবং Hcj, লক্ষ্য নির্দিষ্টকরণের জন্য প্রয়োজনীয় চুম্বক উপাদানের পরিমাণ হ্রাস করে।
• কম অপারেটিং খরচ: সমস্ত-ইলেকট্রিক ড্রাইভ হাইড্রোলিক সমতুল্য থেকে 60% পর্যন্ত কম শক্তি খরচ করে। কোন জলবাহী তেল প্রতিস্থাপন বা ফুটো ব্যবস্থাপনা.
• উচ্চ ফলন এবং পুনরাবৃত্তিযোগ্যতা: ≤±0.01 মিমি অবস্থান নির্ভুলতা এবং স্ট্রেস-রিলিজ ডিমোল্ডিং সবুজ কমপ্যাক্ট ফাটল এবং ডাইমেনশনাল রিজেক্ট কমিয়ে দেয়।
• কম জারণ: 50ppm অক্সিজেন এবং নিষ্ক্রিয় গ্যাস শোধন সহ সিল করা চেম্বার পাউডারকে অক্সিডেশন থেকে রক্ষা করে – শিল্প চুম্বক সমাধানের মানের জন্য গুরুত্বপূর্ণ।
• দ্রুত পরিবর্তন ও পরিষ্কার করা: কর্নার-টাইপ সিলিং বক্স এবং টেপারড বর্জ্য পোর্ট পরিষ্কার করার সময় 40% পর্যন্ত কমিয়ে দেয়।
• গ্লোবাল কমপ্লায়েন্স: TUV-CE এবং UL সার্টিফিকেশন ইউরোপ এবং উত্তর আমেরিকায় বাজার অ্যাক্সেস সহজ করে।

সার্টিফিকেশন এবং সম্মতি

• TUV-CE মার্কিং (যন্ত্র নির্দেশিকা এবং EMC) – প্রত্যয়িত
• UL 508A - শিল্প নিয়ন্ত্রণ প্যানেল সার্টিফিকেশন
• ISO 9001:2015 - গুণমান ব্যবস্থাপনা সিস্টেম
• IEC 60204-1 – যন্ত্রপাতির বৈদ্যুতিক নিরাপত্তা
• ATEX (ঐচ্ছিক) - বিস্ফোরক ধূলিকণা বায়ুমণ্ডলে ব্যবহারের জন্য

প্রতিটি প্রেস চৌম্বক ক্ষেত্র ম্যাপিং, বল ক্রমাঙ্কন, এবং ভ্যাকুয়াম/অক্সিজেন স্তরের বৈধতা সহ ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষা (FAT) এর মধ্য দিয়ে যায়। তৃতীয় পক্ষের পরিদর্শন (SGS, TUV) অনুরোধে উপলব্ধ।

কাস্টমাইজেশন বিকল্প

• প্রেস বল &. এলাকা: 400kN, 600kN, বা 800kN সংশ্লিষ্ট প্রেসিং এরিয়ার সাথে বেছে নিন।
• কনফিগারেশন প্রকার: সমান্তরাল প্রেস, রেডিয়েশন রিং, মাল্টি-পোল রিং, বা স্ট্যান্ডার্ড ল্যাব মডেল।
• সিলিং সিস্টেম: জে-টাইপ (বিভক্ত পিছনের বাক্স) বা কে-টাইপ (স্বয়ংক্রিয় এয়ার গেট)।
• চৌম্বক ক্ষেত্রের শক্তি: সুপারকন্ডাক্টিং কয়েল বিকল্পের সাথে 2.5T পর্যন্ত উপলব্ধ।
• অক্সিজেন নিয়ন্ত্রণ: <10ppm অক্সিজেন পরিবেশের জন্য গ্লোভবক্স ইন্টিগ্রেশন।
• অটোমেশন স্তর: সম্পূর্ণ রেসিপি ব্যবস্থাপনা, দূরবর্তী পর্যবেক্ষণ, এবং ডেটা এক্সপোর্ট (OPC-UA/Modbus)।
• উত্তপ্ত ডাই বিকল্প: নির্দিষ্ট সংকর ধাতুগুলির উষ্ণ চাপের জন্য (200 ডিগ্রি সেলসিয়াস পর্যন্ত)।

উত্পাদন প্রক্রিয়া এবং গুণমানের নিশ্চয়তা

• যথার্থ মেশিনিং: সাব-মাইক্রোন সহনশীলতার জন্য কলাম এবং প্লেট গ্রাউন্ড টিপে গাইড করুন।
• বৈদ্যুতিক সিলিন্ডার সমাবেশ: বল-স্ক্রু এবং টর্ক যাচাইকরণের সাথে সার্ভো মোটর ইন্টিগ্রেশন।
• কুণ্ডলী ঘুর &. ফিল্ড টেস্টিং: প্রতিটি চৌম্বক কয়েল নির্দিষ্ট ফাঁকে ≥2T এ পরীক্ষা করা হয়।
• সিলিং সিস্টেমের বৈধতা: লিক রেট <1×10⁻³ Pa·m³/s এবং অক্সিজেন সামগ্রী ≤50ppm নিশ্চিত করা হয়েছে।
• সম্পূর্ণ চক্র সিমুলেশন: বল/পজিশন ডেটা লগিং সহ 100‑ঘন্টা একটানা দৌড়।
• CE/UL প্রাক-সম্মতি পরীক্ষা: বাহ্যিক শংসাপত্রের আগে বৈদ্যুতিক নিরাপত্তা এবং EMC ইন-হাউস পরীক্ষা করা হয়েছে।
