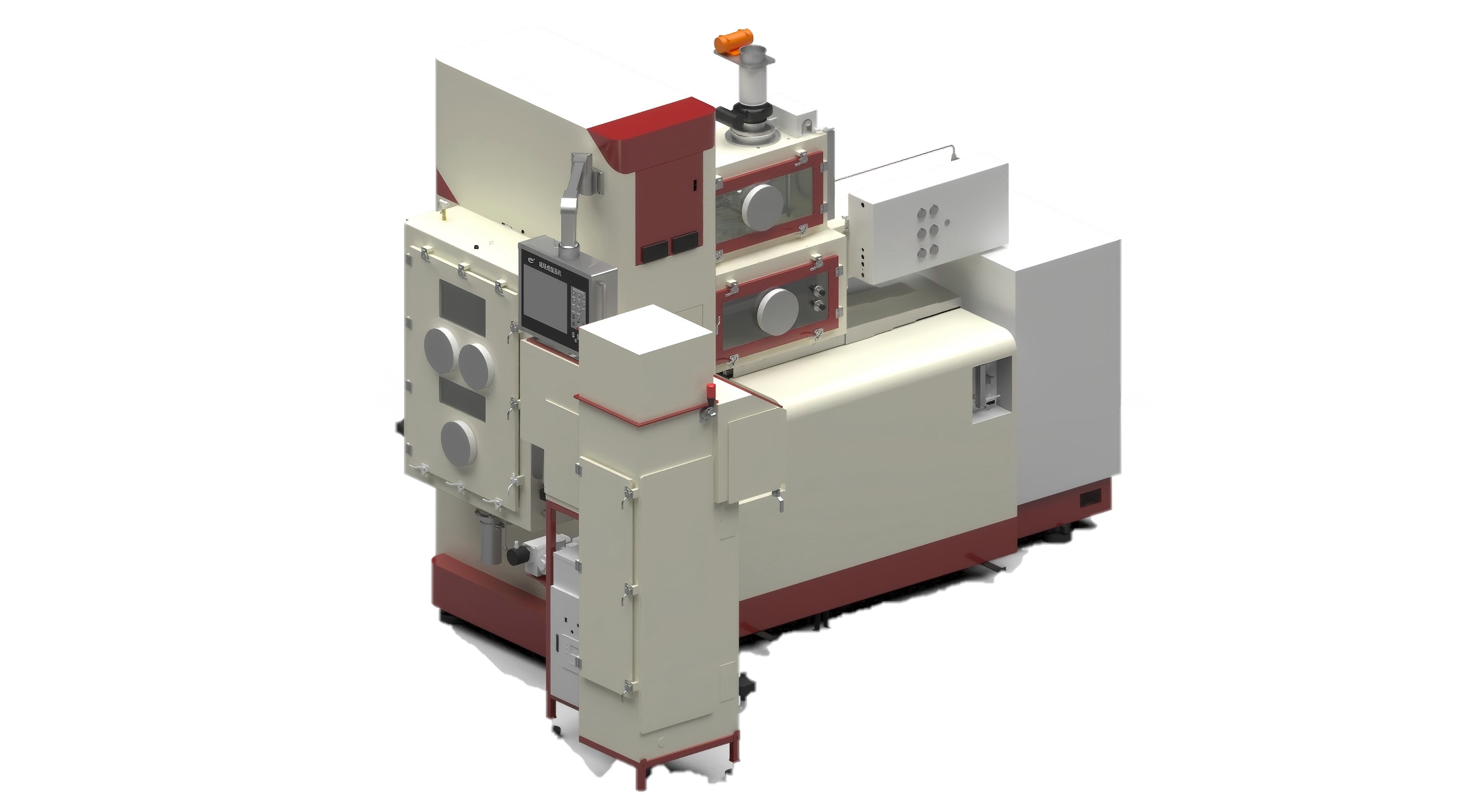

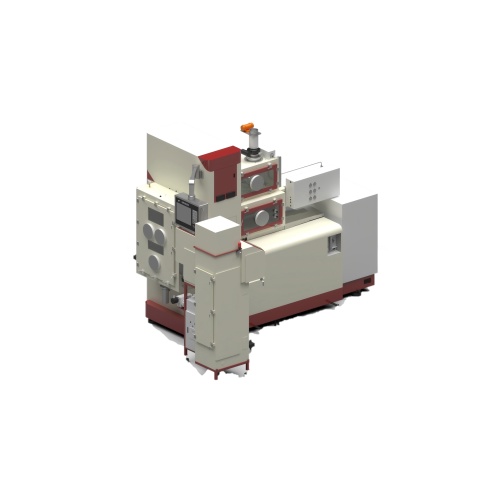

সম্পূর্ণ স্বয়ংক্রিয় চৌম্বক ক্ষেত্র তৈরি প্রেস মেশিন

পণ্য ওভারভিউ

সম্পূর্ণ স্বয়ংক্রিয় চৌম্বক ক্ষেত্র গঠনকারী প্রেস মেশিনটি ছোট-ব্যাচ থেকে উচ্চ-ভলিউম রান পর্যন্ত স্থায়ী চৌম্বকীয় পদার্থের ব্যাপক উত্পাদনের জন্য ডিজাইন করা হয়েছে। এটি একটি 15-ইঞ্চি টাচ স্ক্রিন কেন্দ্রীভূত নিয়ন্ত্রণ প্ল্যাটফর্মকে সংহত করে যা সমস্ত প্রক্রিয়া পরামিতিগুলি পরিচালনা করে: উপরের/নিম্ন সিলিন্ডার গতি, চুম্বকীয় বর্তমান, জলবাহী ডেটা এবং ওজনের সেটিংস। ডুয়াল-মোড ইজেকশন সিস্টেম (নির্ভুল অংশগুলির জন্য সমানুপাতিক সিঙ্ক্রোনাস, অনিয়মিত আকারের জন্য ম্যানুয়াল ডিফারেনশিয়াল) অতুলনীয় নমনীয়তা সরবরাহ করে। 50mm এ একটি চৌম্বক ক্ষেত্র ≥2T , সিমেন্স হাই-স্পিড পাউডার ওজনের মডিউল (10 সেকেন্ডে 50-1500g), এবং একটি মাল্টি-লেয়ার গ্লাভ বক্স ইন্টিগ্রেটেড ভ্যাকুয়াম প্যাকেজিং মেশিন (200 সাইকেল/ঘণ্টা) সহ, এই প্রেসটি হাই- স্পিড ম্যাগনেটের জন্য হাই-স্পিড ম্যাগনেট তৈরির জন্য আদর্শ। . প্রসারণযোগ্য বুদ্ধিমান অক্সিজেন নিয়ন্ত্রণ মডিউল (নাইট্রোজেন সংযোগ ঐচ্ছিক) ≤50ppm অক্সিজেন বজায় রাখে, সংবেদনশীল বিরল-আর্থ ধাতুগুলিকে রক্ষা করে।

প্রযুক্তিগত বিশেষ উল্লেখ

• সরঞ্জাম শক্তি: গড় 60kW, সর্বোচ্চ 80kW
• সরঞ্জাম ওজন: 6.5 টন
• প্রেসিং পদ্ধতি: দ্বিমুখী সিঙ্ক্রোনাস প্রেসিং বা উপরের/নিম্ন সিলিন্ডার পরিবর্তনশীল-গতি গঠন, পিআইডি-নিয়ন্ত্রিত গঠনের মাত্রা
• সর্বোচ্চ সিস্টেম চাপ: 20 MPa
• চৌম্বক ক্ষেত্রের শক্তি: 50 মিমি ব্যবধানে ≥2 টেসলা
• চুম্বককরণ বর্তমান: চার্জিং 0-200A; ডিম্যাগনেটাইজিং 0-100A
• উপরের সিলিন্ডার স্ট্রোক: 300 মিমি
• নিম্ন সিলিন্ডার স্ট্রোক: 200 মিমি
• গাইডিং পদ্ধতি: উচ্চ দৃঢ়তা সহ চারটি গাইড কলাম
• তৈলাক্তকরণ পাম্প: স্বয়ংক্রিয় তৈলাক্তকরণ
• পুনরাবৃত্তিযোগ্যতা অবস্থান নির্ভুলতা: ±0.01 মিমি (নো-লোড, বন্ধ-লুপ) / ±0.1 মিমি (গঠনের সময়)
• ওজন পরিসীমা এবং নির্ভুলতা: সর্বোচ্চ 1500g, ≤±0.5%
• গ্লাভ বাক্সে ন্যূনতম অক্সিজেনের পরিমাণ: ≤50 পিপিএম (ঐচ্ছিক নাইট্রোজেন শোধন <10 পিপিএম)
• ভ্যাকুয়াম প্যাকেজিং রেট: 200 চক্র/ঘন্টা, শূন্য-ব্যর্থতার নকশা

পণ্য বৈশিষ্ট্য এবং সুবিধা

• অল-ইন-ওয়ান 15" টাচ এইচএমআই: সিলিন্ডার প্যারামিটার, চৌম্বক ক্ষেত্র, হাইড্রোলিক ডেটা এবং ওজনের কেন্দ্রীভূত নিয়ন্ত্রণ - অপারেটর প্রশিক্ষণের সময় হ্রাস করে এবং পৃথক কন্ট্রোলারগুলিকে বাদ দেয়।
• ডুয়াল-মোড ইজেকশন সিস্টেম: আঁট-সহনশীল অংশগুলির জন্য আনুপাতিক সিঙ্ক্রোনাস ইজেকশন (যেমন, সেন্সর ম্যাগনেট) এবং জটিল বা অনিয়মিত আকারের জন্য ম্যানুয়াল ডিফারেনশিয়াল ইজেকশন - দুটি মেশিনের প্রয়োজন নেই।
• সিমেন্স হাই-স্পিড পাউডার ওজনের মডিউল: রিয়েল-টাইম ডেটা ট্রান্সমিশনের মাধ্যমে মাত্র 10 সেকেন্ডে 50-1500g পরিমাপ করে। সুসংগত ভরাট ওজন নিশ্চিত করে, উচ্চ-ফলনশীল শিল্প চুম্বক সমাধানের জন্য গুরুত্বপূর্ণ।
• ইন্টিগ্রেটেড গ্লাভ বক্স + ভ্যাকুয়াম প্যাকেজিং: মাল্টি-লেয়ার গ্লাভ বক্স নিষ্ক্রিয় বায়ুমণ্ডলে পাউডার পরিচালনার অনুমতি দেয়। অন্তর্নির্মিত ভ্যাকুয়াম প্যাকেজিং মেশিন 200 সাইকেল/ঘন্টা শূন্য-ব্যর্থতার ডিজাইন সহ চলে - 24/7 অপারেশনের জন্য প্রস্তুত।
• প্রসারণযোগ্য বুদ্ধিমান অক্সিজেন নিয়ন্ত্রণ: স্ট্যান্ডার্ড ≤50ppm অক্সিজেন; ঐচ্ছিক নাইট্রোজেন সংযোগ ব্যবস্থা অতি-সংবেদনশীল মিশ্রণের জন্য <10ppm কমাতে পারে (যেমন, চৌম্বক উত্তোলন ডিভাইসের জন্য NdFeB)।
• ক্লোজড-লুপ পজিশন কন্ট্রোল: নো-লোড পুনরাবৃত্তিযোগ্যতা ±0.01 মিমি সুনির্দিষ্ট টুলিং সারিবদ্ধতা নিশ্চিত করে; নির্ভুলতা ±0.1 মিমি গৌণ নাকাল ছাড়াই সর্বাধিক চুম্বক মাত্রা সহনশীলতা পূরণ করে।
• চার গাইড কলাম + স্বয়ংক্রিয় তৈলাক্তকরণ: উচ্চ দৃঢ়তা এবং ন্যূনতম পরিধান, এমনকি উচ্চ চক্র হারের অধীনেও (10 স্ট্রোক/মিনিট পর্যন্ত)।

এটা কিভাবে প্রচলিত প্রেসের সাথে তুলনা করে

ঐতিহ্যবাহী হাইড্রোলিক প্রেসে ডুয়াল-মোড ইজেকশন এবং ইন্টিগ্রেটেড ভ্যাকুয়াম প্যাকেজিংয়ের অভাব রয়েছে। আমাদের সম্পূর্ণ স্বয়ংক্রিয় সিস্টেম পোস্ট-প্রেস হ্যান্ডলিং (সরাসরি গ্লাভ বাক্সে প্যাকেজিং) হ্রাস করে, অক্সিজেন এক্সপোজার হ্রাস করে এবং ডিজিটাল ট্রেসেবিলিটি প্রদান করে – স্বয়ংচালিত এবং মহাকাশ চুম্বক সরবরাহকারীদের জন্য অপরিহার্য।

অপারেশনাল ওয়ার্কফ্লো - ধাপে ধাপে

1. পাউডার লোডিং: গ্লাভ বাক্সে চৌম্বকীয় পাউডার (যেমন, NdFeB) রাখুন; অক্সিজেন স্তর ≤50ppm এ বজায় রাখা।
2. ওজন এবং বিতরণ: সিমেন্স মডিউল স্বয়ংক্রিয়ভাবে 50-1500g (±0.5%) ওজন করে এবং ডাই ক্যাভিটিতে ছড়িয়ে পড়ে।
3. চৌম্বক ক্ষেত্র অভিযোজন: কয়েল সারিবদ্ধকরণের জন্য ≥2T ক্ষেত্র তৈরি করতে কয়েল শক্তিযুক্ত (0-200A)।
4. টিপে: দ্বিমুখী সিঙ্ক্রোনাস বা পরিবর্তনশীল-গতি গঠন নির্বাচন করুন। পিআইডি নিয়ন্ত্রণ লক্ষ্য মাত্রা বজায় রাখে।
5. ইজেকশন: আনুপাতিক সিঙ্ক্রোনাস ইজেকশন (নির্ভুলতার জন্য) বা ম্যানুয়াল ডিফারেনশিয়াল (জটিল অংশগুলির জন্য) চয়ন করুন। স্ট্রেস মুক্ত অপসারণ.
6. ভ্যাকুয়াম প্যাকেজিং: গ্রিন কমপ্যাক্ট সরাসরি ইন্টিগ্রেটেড ভ্যাকুয়াম প্যাকেজিং মেশিনে স্থানান্তরিত - 200 চক্র/ঘন্টা, নিষ্ক্রিয় গ্যাসের অধীনে সিল করা।
7. ডেটা লগিং: সমস্ত প্যারামিটার (চাপ, অবস্থান, ওজন, ফিল্ড কারেন্ট) ব্যাচ ট্রেসেবিলিটির জন্য 15" HMI এর মাধ্যমে রেকর্ড করা হয়েছে।

অ্যাপ্লিকেশন দৃশ্যকল্প

• উচ্চ-ভলিউম NdFeB চুম্বক উত্পাদন: স্বয়ংচালিত সেন্সর, ভয়েস কয়েল মোটর এবং ভোক্তা ইলেকট্রনিক্সের জন্য আদর্শ - যেখানে ভারী শুল্ক চুম্বকের সামঞ্জস্যপূর্ণ অভিযোজন এবং ঘনত্ব প্রয়োজন।
• মেডিকেল ডিভাইস চুম্বক: এমআরআই উপাদান এবং অস্ত্রোপচারের সরঞ্জামগুলির জন্য ছোট, সুনির্দিষ্ট আকার - ডুয়াল-মোড ইজেকশন সূক্ষ্ম অংশগুলি পরিচালনা করে।
• চুম্বক সরঞ্জামের উপাদান: উত্তোলন এবং পৃথকীকরণে ব্যবহৃত চুম্বক সরঞ্জামগুলির জন্য খুঁটি টুকরা, জোয়াল এবং সমাবেশ তৈরি করা।
• গবেষণা এবং পাইলট লাইন: রেসিপিগুলির মধ্যে দ্রুত পরিবর্তন (20 সঞ্চিত) এবং ছোট-ব্যাচের ক্ষমতা (50 গ্রাম পর্যন্ত)।
• চুম্বক পাউডার পুনর্ব্যবহার: সম্পূর্ণ অক্সিজেন সুরক্ষা সহ নতুন চুম্বকগুলিতে পুনর্ব্যবহৃত HDDR পাউডার পুনরায় চাপা৷

গ্রাহকদের জন্য সুবিধা

• 40% পর্যন্ত দ্রুত চক্র সময়: 10-সেকেন্ড ওজন + সমন্বিত প্যাকেজিং পৃথক স্টেশনগুলিকে সরিয়ে দেয়।
• উচ্চ ফলন: ক্লোজড-লুপ ±0.1 মিমি নির্ভুলতা মাত্রা বৈচিত্র থেকে প্রত্যাখ্যানকে হ্রাস করে।
• নিম্ন জারণ ক্ষতি: গ্লোভ বক্স + নাইট্রোজেন শোধন অক্সিজেন ≤50ppm (বা <10ppm) রাখে, চৌম্বকীয় বৈশিষ্ট্য সংরক্ষণ করে – বিশেষ করে শিল্প চুম্বক সমাধানগুলির জন্য গুরুত্বপূর্ণ।
• হ্রাসকৃত শ্রম খরচ: একজন অপারেটর ওজন, চাপ, ইজেকশন এবং প্যাকেজিং পরিচালনা করে – কোন ডেডিকেটেড প্যাকেজিং লাইনের প্রয়োজন নেই।
• নমনীয় উত্পাদন: টুলিং পরিবর্তন ছাড়াই নির্ভুল অংশ (আনুপাতিক ইজেকশন) এবং অনিয়মিত আকারের (ডিফারেনশিয়াল ইজেকশন) মধ্যে স্যুইচ করুন।
• সম্পূর্ণ ট্রেসেবিলিটি: রিয়েল-টাইম ডেটা রেকর্ডিং IATF 16949 এবং ISO 9001 প্রয়োজনীয়তা পূরণ করে।

সার্টিফিকেশন এবং সম্মতি

• সিই মার্কিং (যন্ত্র নির্দেশিকা এবং EMC) - প্রত্যয়িত
• ISO 9001:2015 - ডিজাইন এবং ম্যানুফ্যাকচারিং প্রত্যয়িত
• UL 508A - শিল্প নিয়ন্ত্রণ প্যানেল (ঐচ্ছিক)
• IEC 60204-1 – যন্ত্রপাতির বৈদ্যুতিক নিরাপত্তা
• ATEX (ঐচ্ছিক) - বিস্ফোরক ধুলো পরিবেশের জন্য (ধাতু পাউডার হ্যান্ডলিং)

প্রতিটি মেশিন ফ্যাক্টরি গ্রহণযোগ্যতা পরীক্ষার মধ্য দিয়ে যায় যার মধ্যে ম্যাগনেটিক ফিল্ড ম্যাপিং, ফোর্স ক্যালিব্রেশন এবং ডামি পাউডার দিয়ে 100-চক্র চালানো হয়।

কাস্টমাইজেশন বিকল্প

• চৌম্বক ক্ষেত্রের শক্তি: 2.5T পর্যন্ত উপলব্ধ (বিশেষ কয়েল ডিজাইন)।
• অক্সিজেন নিয়ন্ত্রণ মডিউল: <10ppm পরিবেশের জন্য নাইট্রোজেন সংযোগ ব্যবস্থা।
• ওজন পরিসীমা: 20g থেকে 3000g (ভিন্ন লোড সেল) থেকে কাস্টমাইজযোগ্য।
• ইজেকশন সিস্টেম: মান হিসাবে সমানুপাতিক এবং পার্থক্য উভয়; অতিরিক্ত সার্ভো-সহায়তা ইজেকশন ঐচ্ছিক।
• অটোমেশন স্তর: সিন্টারিং ট্রেতে অংশ স্থানান্তরের জন্য রোবোটিক আর্ম ইন্টিগ্রেশন।
• ডেটা ইন্টারফেস: OPC‑UA, Modbus TCP/IP, অথবা Profibus IIoT সংযোগের জন্য।

উত্পাদন প্রক্রিয়া এবং গুণমানের নিশ্চয়তা

• যথার্থ মেশিনিং: চারটি গাইড কলাম এবং প্লেটেন গ্রাউন্ড থেকে <5µm সমতলতা।
• সার্ভো সিলিন্ডার সমাবেশ: প্রতিটি সিলিন্ডার ব্যাকল্যাশ এবং জোর রৈখিকতার জন্য পরীক্ষিত।
• কুণ্ডলী ঘুর &. ক্ষেত্র পরীক্ষা: 50mm ফাঁকে হল প্রোবের সাথে ম্যাপ করা চৌম্বক ক্ষেত্র - নিশ্চিত ≥2T।
• ওয়েইং মডিউল ক্রমাঙ্কন: সিমেন্স মডিউল পরীক্ষা ওজনের সাথে প্রত্যয়িত; সীমা জুড়ে রৈখিকতা ≤±0.5%।
• গ্লাভ বক্স &. ভ্যাকুয়াম প্যাকেজিং বৈধতা: ফুটো হার <1×10⁻³ Pa·m³/s; প্যাকেজিং চক্র 72 ঘন্টার জন্য 200 চক্র/ঘন্টা পরীক্ষিত।
• সম্পূর্ণ সিস্টেম FAT: গ্রাহক-নির্দিষ্ট পাউডার (বা সিমুল্যান্ট) সহ 8-ঘণ্টা একটানা চালান।
